Os projetos dos conectores coaxiais da BrasilSat são elaborados em ambientes computacionais de última geração, através da utilização de softwares que empregam as mais variadas técnicas numéricas, tais como FDTD (“Finite-Difference Time Domain Method”).

Conectores e Componentes para RF

Os projetos dos conectores coaxiais da BrasilSat são elaborados em ambientes computacionais de última geração, através da utilização de softwares que empregam as mais variadas técnicas numéricas, tais como FDTD (“Finite-Difference Time Domain Method”). O emprego de tais técnicas permite à BrasilSat se destacar no mercado de conectores de alto desempenho operando em faixas de freqüências superiores a 20 GHz, através de desenhos inovadores e de especificações superiores.

Série

BNC

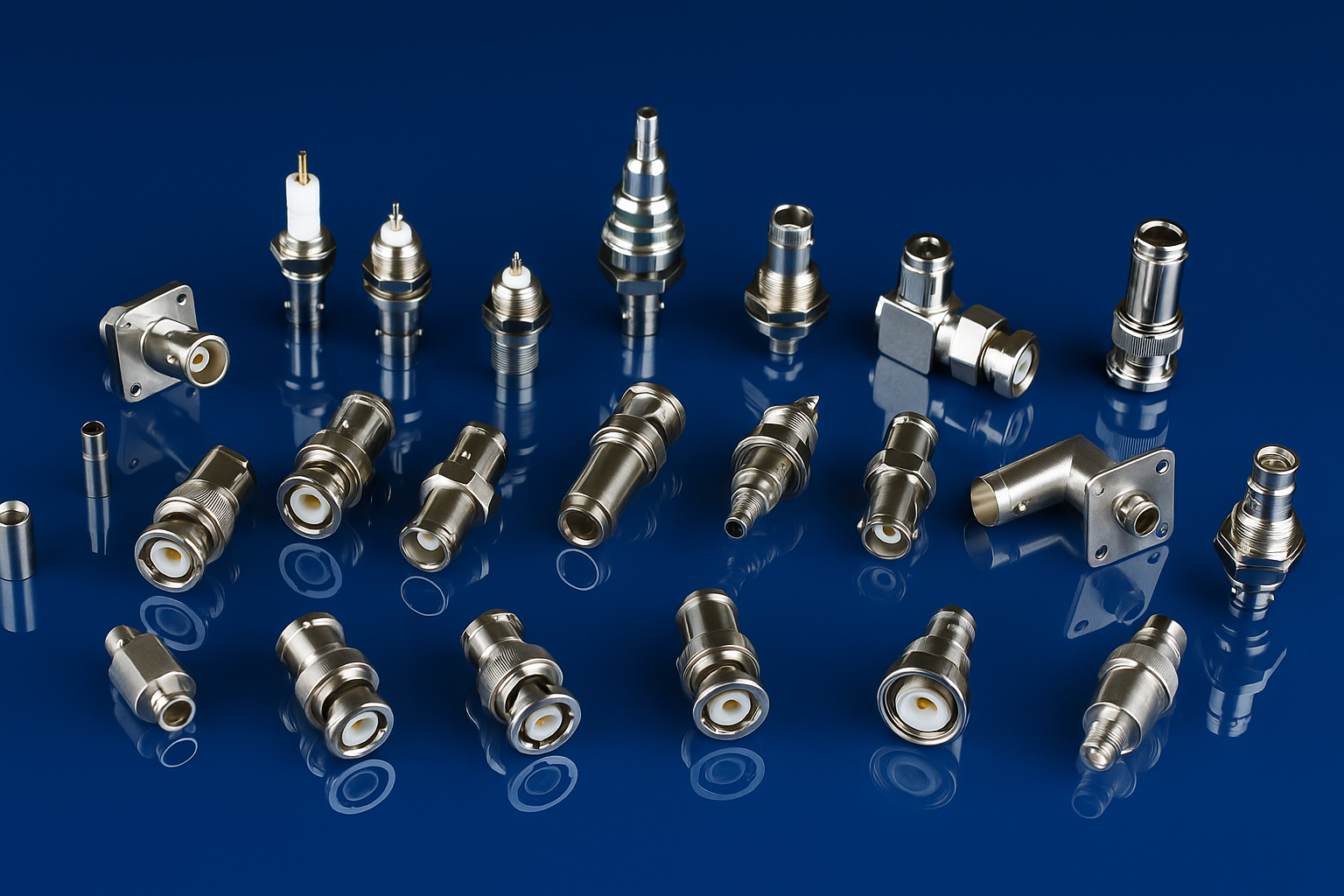

Conector pequeno de baixo custo com um sistema de conexão e desconexão rápido, tipo baioneta.
Desenvolvido em conformidade com a norma IEC 60169-8, está disponível para uma grande variedade de cabos em configurações, tais como: crimp-crimp, crimp-solda, prensa cabo, tipo terminação, painel ou para placa de circuito impresso.

Série

TNC

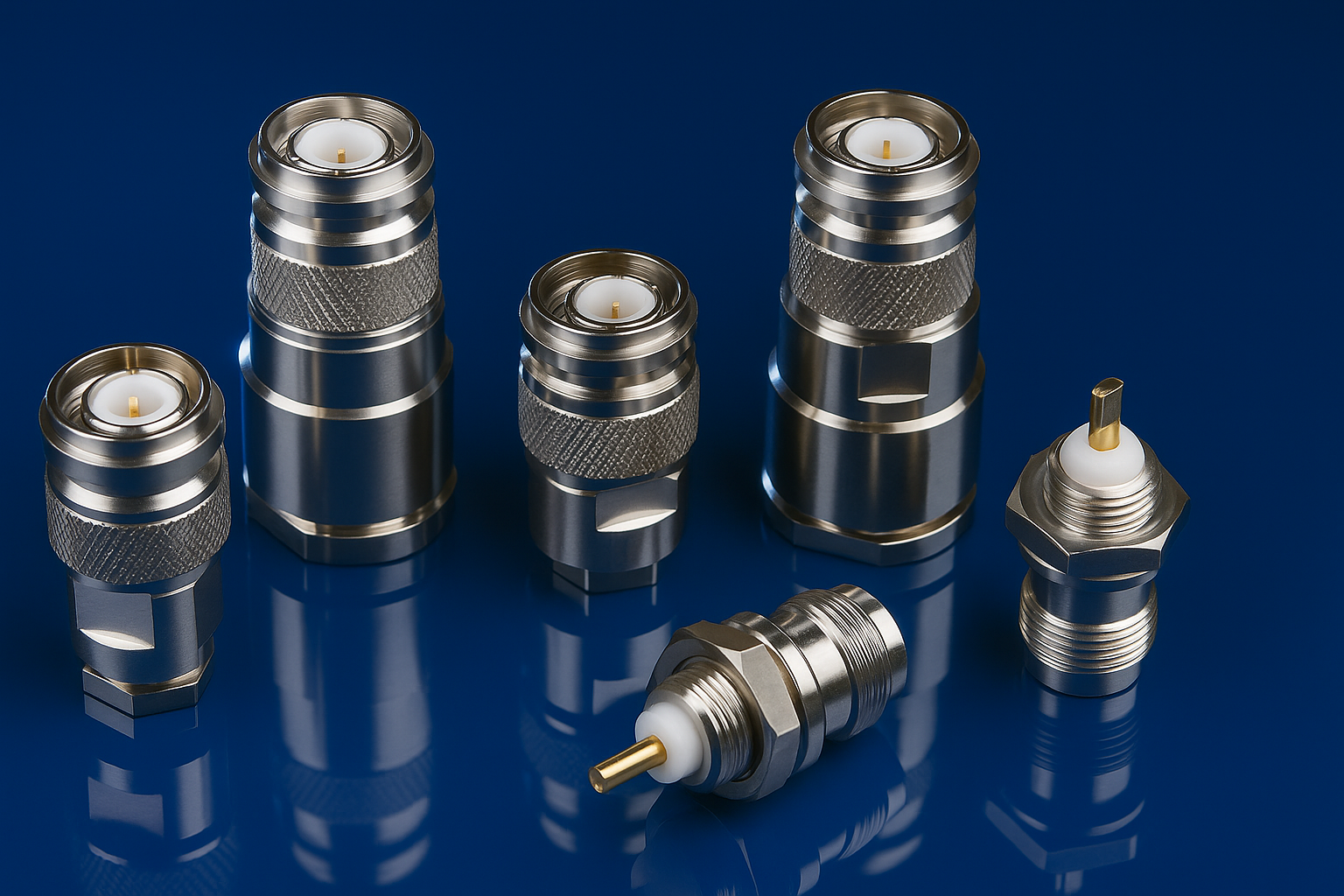

É uma versão com rosca de conector BNC. Foi originalmente desenvolvida para aplicações em misseis e aeronaves, onde a extrema vibração é um fator relevante. O projeto desta série segue as normas IEC 60169-17 e MIL-C-39012.

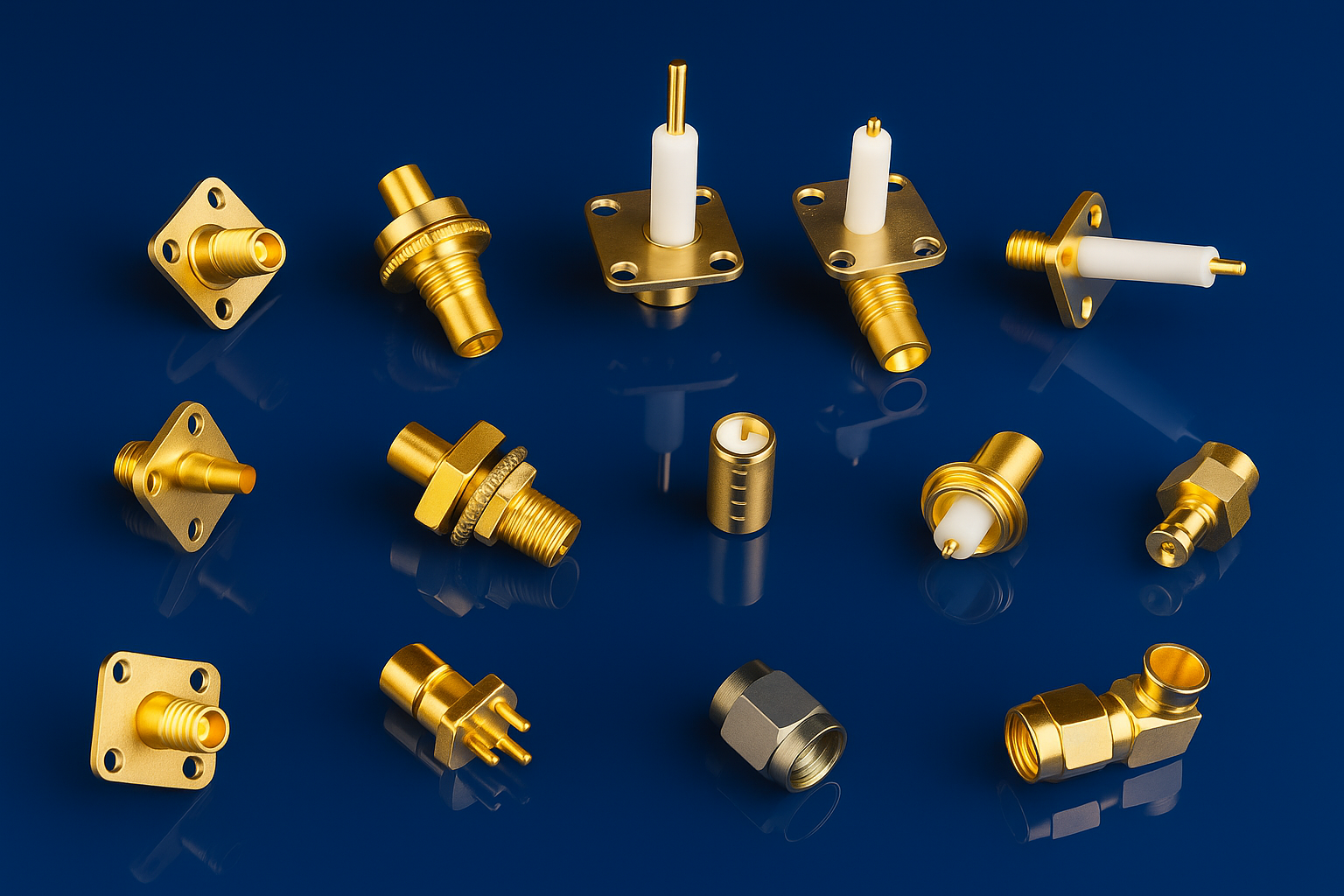

Série

SMA

Conectores de menores proporções e de precisão, que apresentam excelente desempenho em frequências de até 18 GHz. Foram projetados de acordo com as normas IEC 60169-15 e MIL-C-39012 e estão disponíveis para uma grande variedade de cabos flexíveis e semi-rígidos, incluindo os modelos 0.086 e 0.141. Quando a utilização de aço inoxidável não é necessária, existe uma versão mais econômica, em latão com banho de ouro ou níquel.

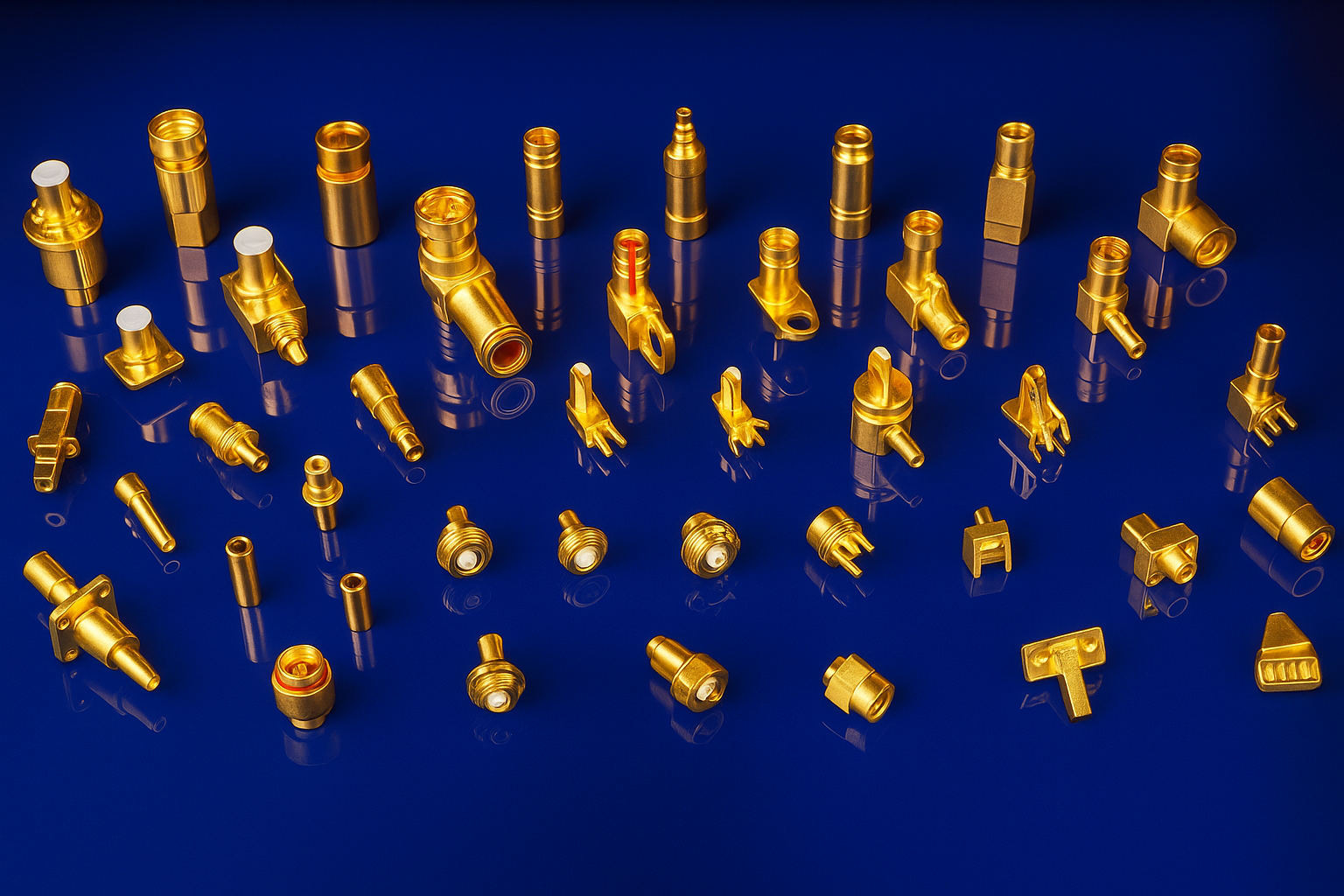

Série

SMB

São conectores ainda menores que os SMA com um sistema de conexão e desconexão rápida por pressão.
Projetados em conformidade com a norma IEC 60169-10, apresentam uma faixa de operação com baixa reflexão até 4 GHz.

Os modelos disponíveis atendem uma grande variedade de cabos flexíveis e semi-rígidos, em configurações, tais como: crimp, solda, prensa cabo e circuito impresso. Também está disponível a versão com 75 Ohms de impedância característica, a qual é popularmente chamada de SMZ e está em conformidade com a norma IEC 60169-28.

Série

SMC

Esta série possui um sistema de acoplamento semelhante à série SMA, mas com rosca 10-32. Combina baixo custo com alta performance, e apresenta baixo nível de reflexão até 10 GHz. Diversos modelos para cabos e placas de circuito impresso estão disponíveis.

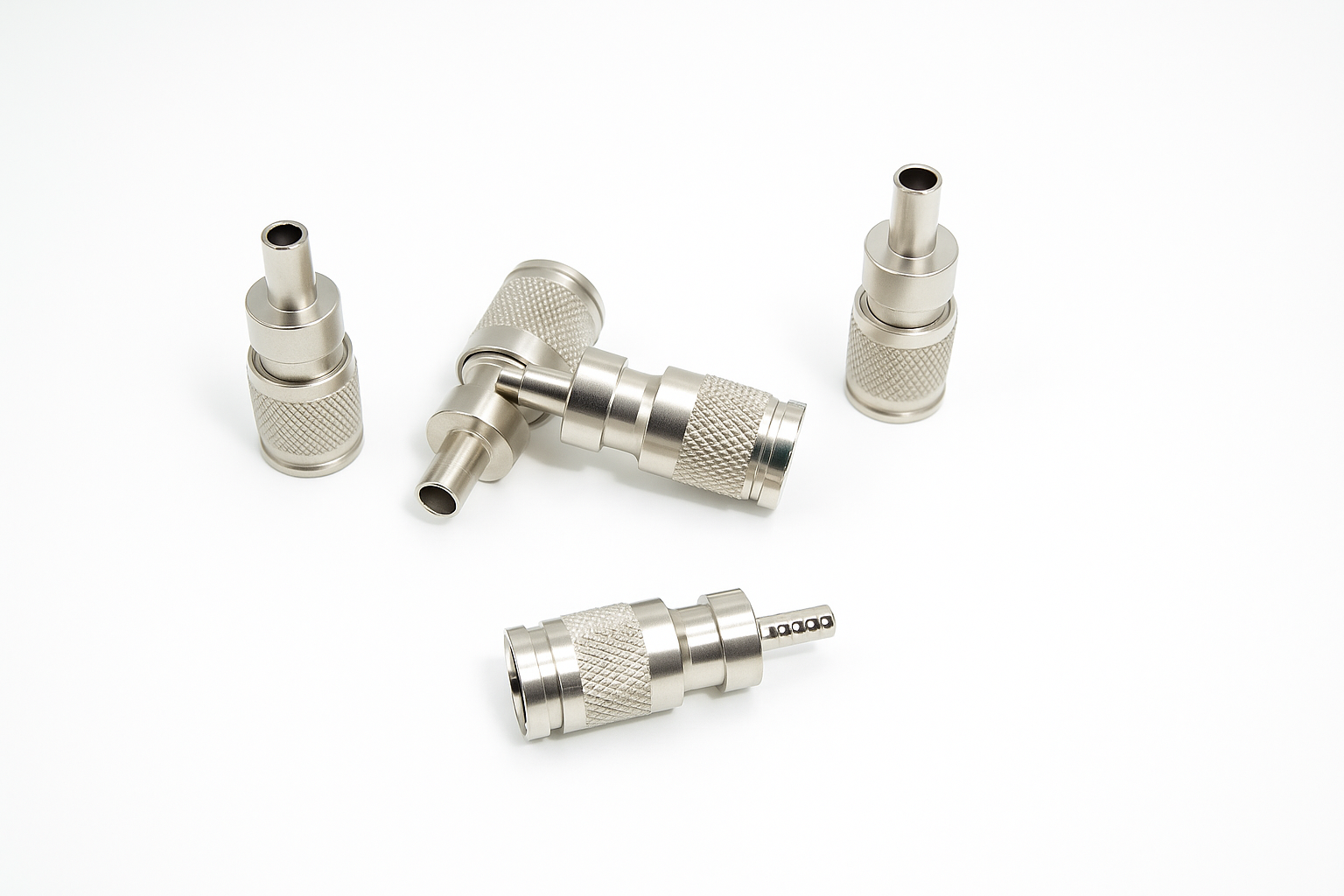

Série

IEC 1.6/5.6

Série largamente utilizada em centrais de comutação, operam em freqüências de até 1 GHz e impedância de 75 Ohms. Existem diversos modelos para uma grande variedade de cabos flexíveis. Esta série foi projetada de acordo com as normas IEC 60169-13 e DIN 47295.

Para uma instalação rápida, há a versão IDC (Insulation Displacement Contact), a qual não utiliza solda, inclusive no contato central, tratando-se de um modelo totalmente crimpável. A versão IDC possui também a vantagem de operar em frequências de até 5 GHz.

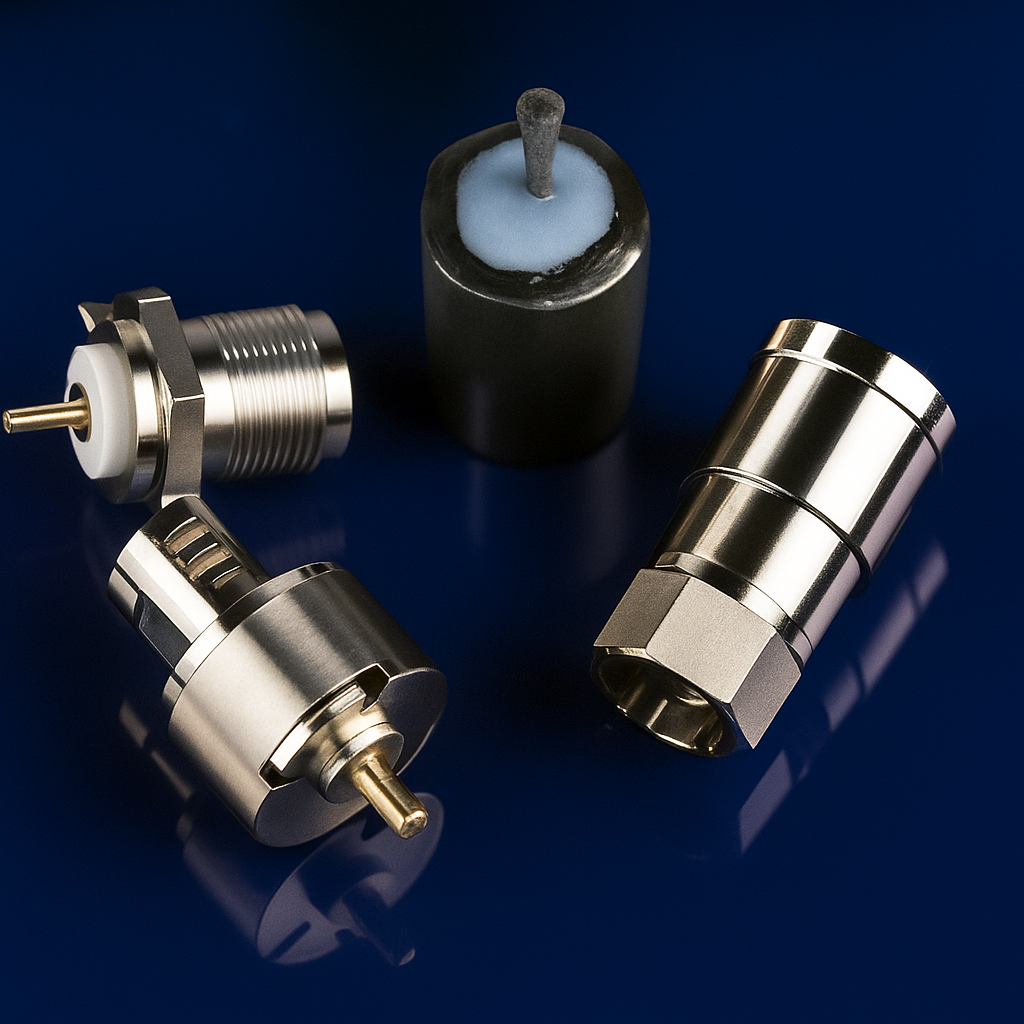

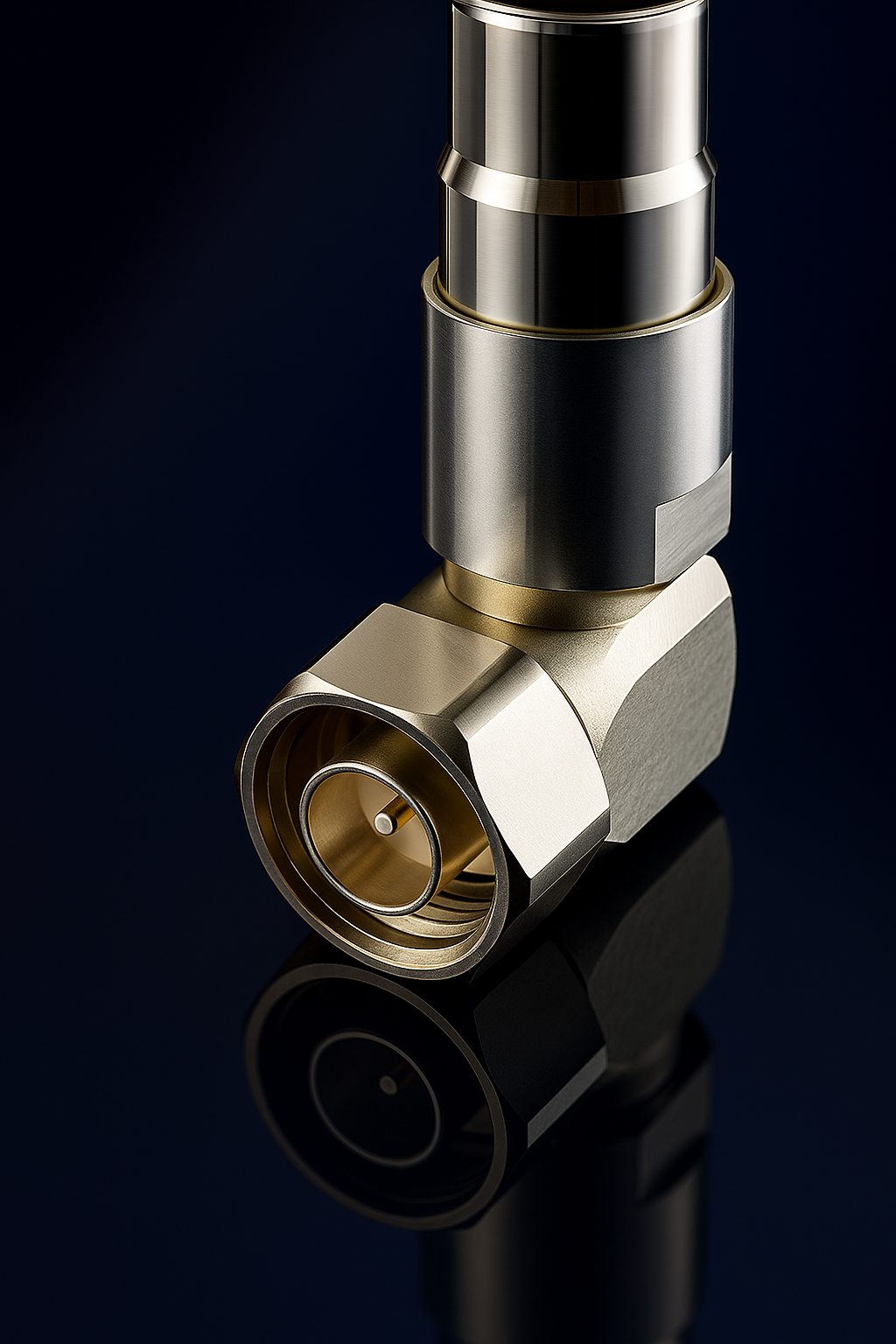

Série

Série DIN 7-16

Estes conectores foram projetados para operação em níveis de potência de 100 W por canal, deste modo, tornando-se bastante popular nos Estados Unidos em aplicações wireless e especialmente nas estações rádio base. Projetados em conformidade com as normas DIN 47223 e IEC 60169-4, apresentam alta performance devido aos baixos níveis de intermodulação e perda de retorno.

Os corpos e os contatos são fabricados com tratamento superficial em prata, o que proporciona alta condutividade, resistência contra corrosão e grande durabilidade em campo.

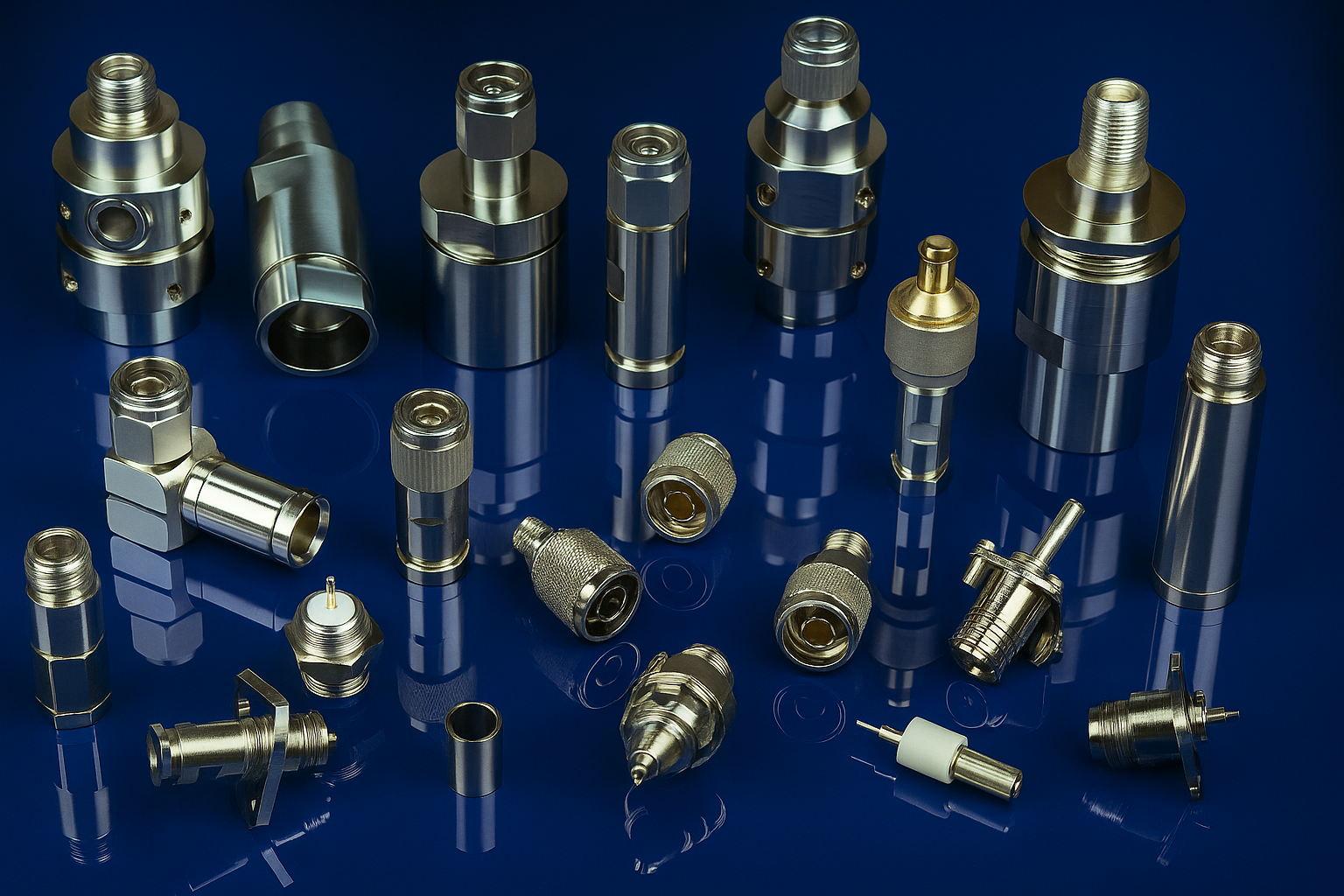

Série

N

São conectores robustos que apresentam sistema de vedação e possuem performance consistente até 11 GHz. Projetados com impedância característica de 50 Ohms, foram desenvolvidos em conformidade com a norma IEC 60169-16.

Estão disponíveis em modelos retos, angulares, para painel e receptáculos, sempre nas versões macho e fêmea. Existem versões para uma grande variedade de cabos tipo RG, bem como para os cabos corrugados utilizados em sistemas de telecomunicações.

Série

1.0/2.3

A série 1.0/2.3 é um padrão europeu que segue as normas DIN 47297 e IEC 60169-29. Foi desenvolvida para utilização em equipamentos onde a miniaturização faz-se necessária.

Estão disponíveis versões com rosca ou de engate rápido. A série com engate rápido possui um travamento que evita o desacoplamento acidental.

Série

F (CATV)

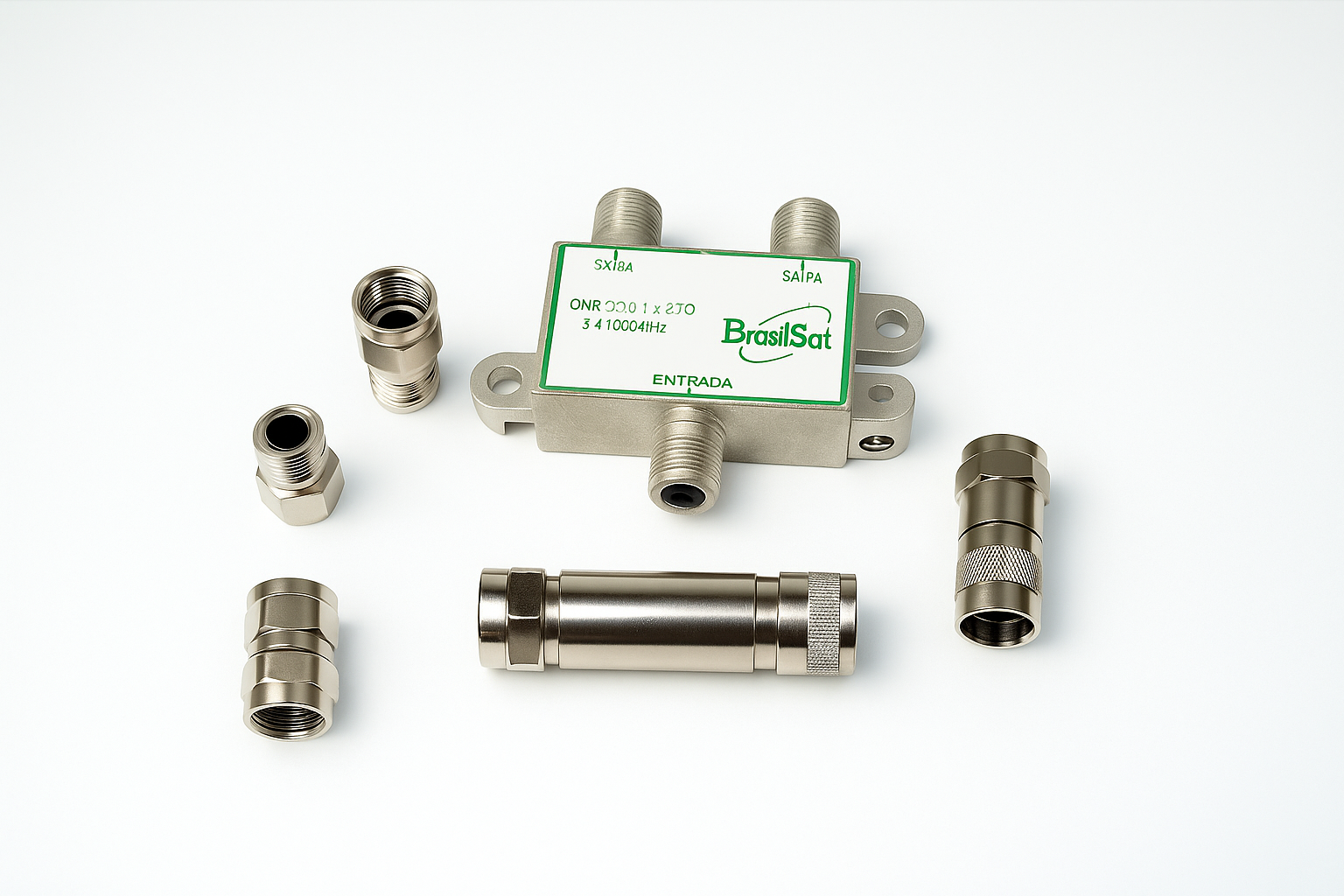

Série projetada em conformidade com a norma IEC 60169-24 e é destinada a sistemas de TV a cabo. Possui conexão por rosca, o que proporciona maior confiabilidade e baixo nível de reflexão até 1 GHz. A BrasilSat utiliza modelos por crimpagem normal, cônica ou por compressão.

Esses modelos foram desenvolvidos para utilização em cabos RG11, RG59 ou RG6, standard, trishield ou quadrishield. Os conectores são produzidos em latão, com proteção através de camada de níquel, aplicada em galvanoplastia própria.

Série

UHF

Série desenvolvida para a indústria de rádios, para sistemas com freqüências de 0,6 MHz até 300 MHz, de acordo com a norma IEC 60169-12.

Série

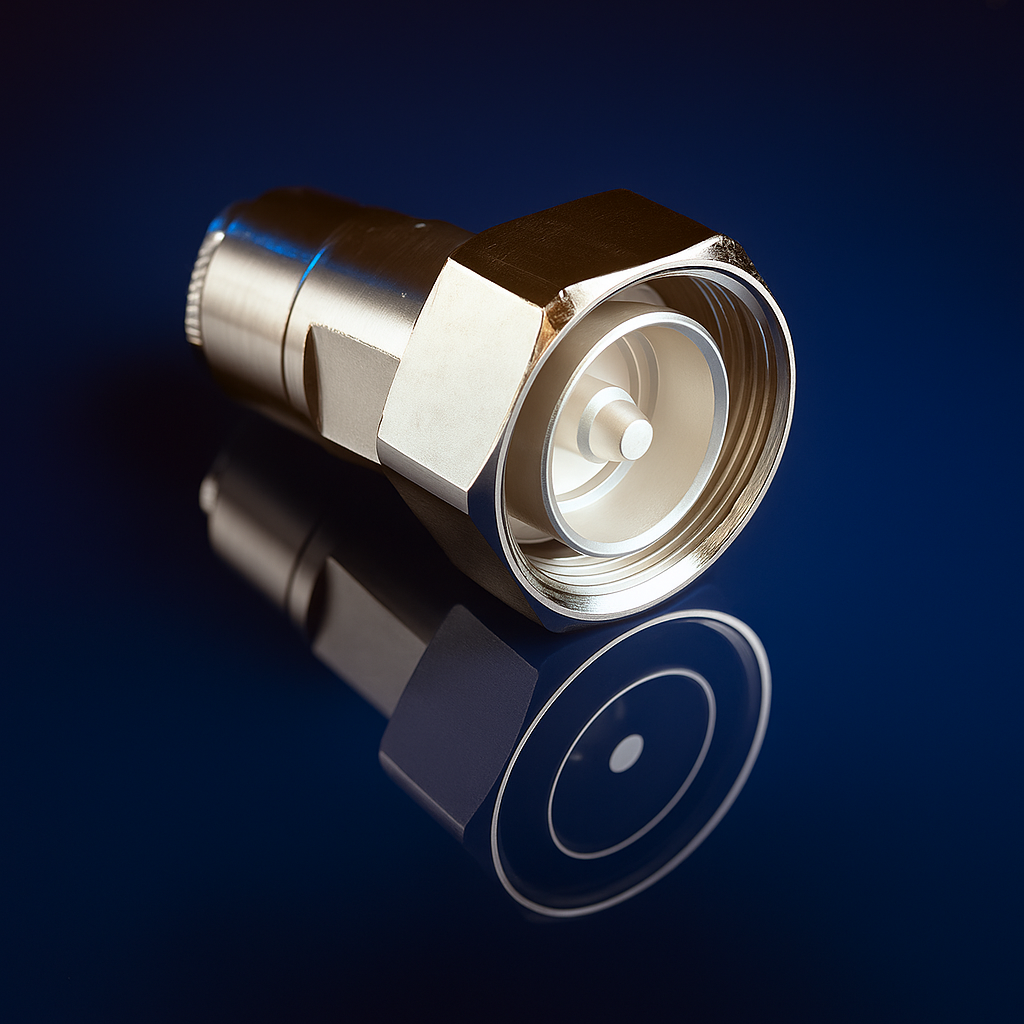

DIN 4.1/9.5

São conectores robustos com sistema de acoplamento por rosca e impedância de 50 Ohms e podem ser utilizados em frequências de ate 14 GHz, de acordo com a norma IEC 60169-11. Proporcionam baixa intermodulação e possuem um sistema de vedação para utilização em campo.

Devido ao tamanho e preço reduzido em comparação a série DIN 7-16, a série DIN 4.1/9.5 é uma combinação alternativa e atraente em aplicações de média potência e em estações rádio base.

Componentes

em Guia

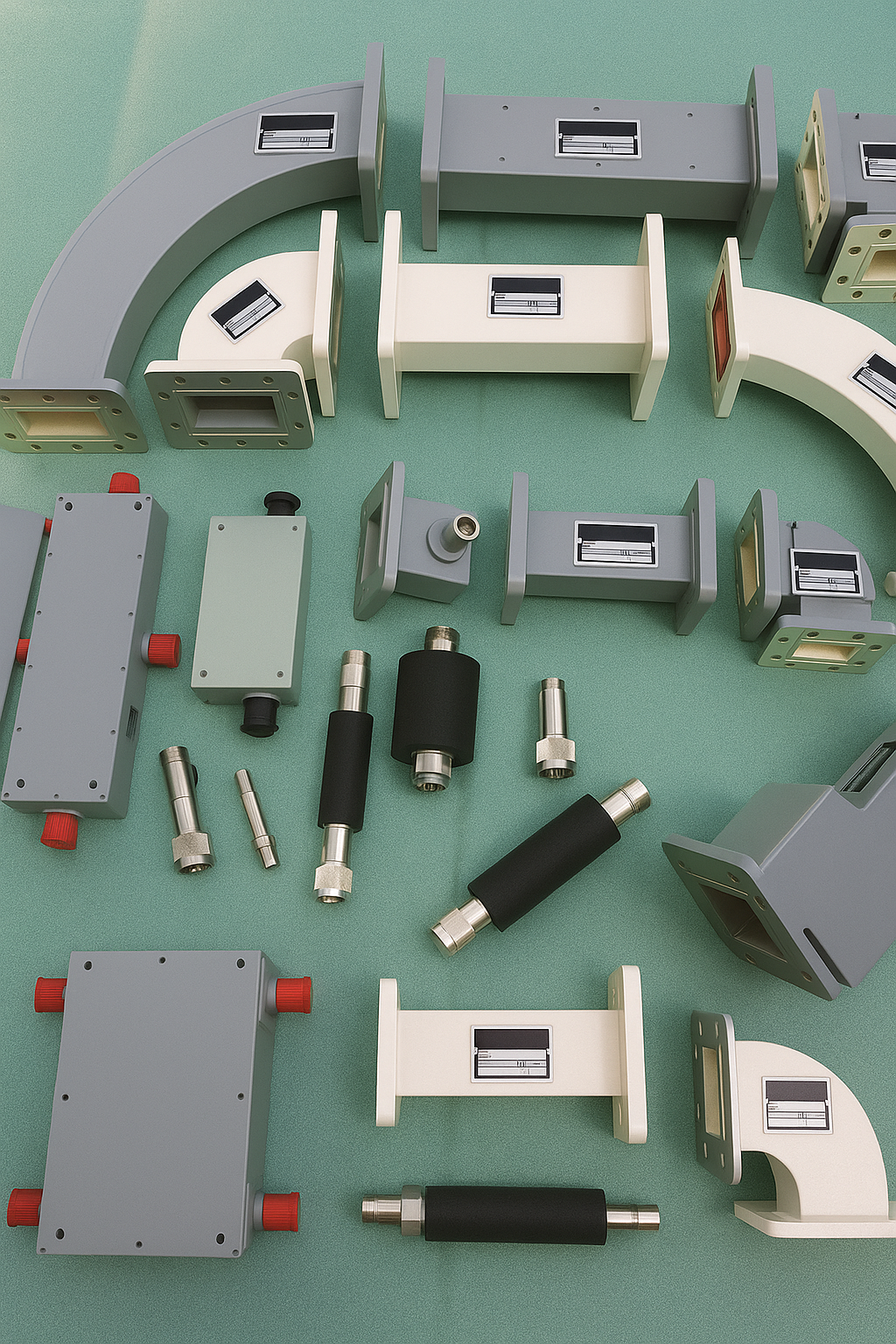

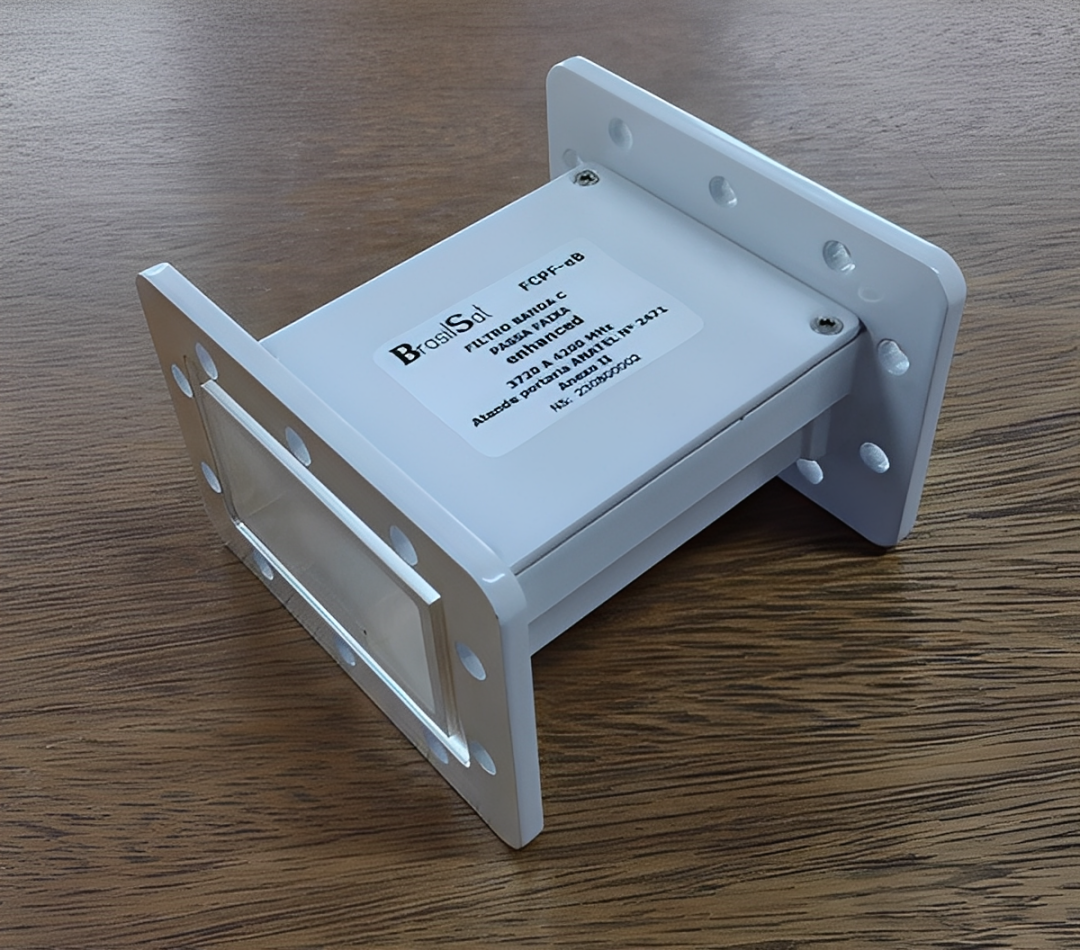

A BrasilSat fabrica componentes em guias de onda, como acopladores direcionais, adaptadores guia/coaxial, cargas em guia, adaptadores entre flanges, acopladores em guia cruzado, guias de onda flexíveis, trechos de guias de ondas retos e em curvas, filtros em guia, etc.

Adaptadores

e terminações

Os adaptadores intra-série ligam conectores da mesma série ou família, já os adaptadores entre séries unem duas famílias ou séries incompatíveis.

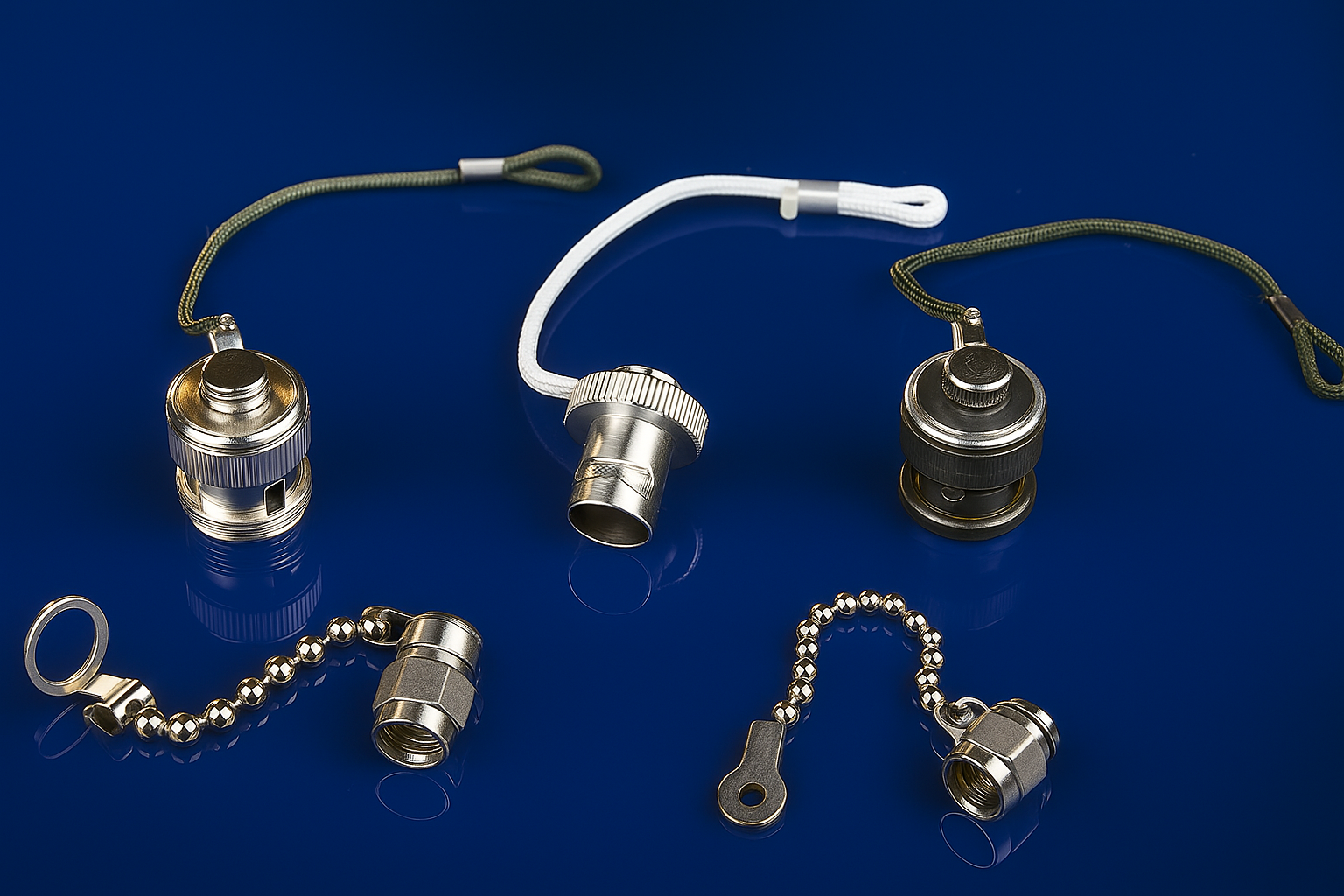

A BrasilSat oferece uma grande variedade de adaptadores e tampas, em diferentes estilos e combinações, e também desenvolve projetos conforme solicitação específica do cliente.
